Meuleuse ME-3+D
Caractéristiques
Ø Bâti en tôle mécano soudé entièrement caréné, partie électrique en haut et CN en face avant.
Ø Commande CNC type GE FANUC 0i MD à 4 axes. (ou new version)
Ø Manivelle électronique pour le déplacement des axes.
Ø Plaque de base en acier épaisseur 50 mm supportant tous les axes.
Ø Boîtier START / STOP à 2 mains l’avant et tablette.
Ø Porte coulissante à ouverture/fermeture automatique.
Ø Axe X ; linéaire largeur 500 mm course environ 200 mm sur guidage à billes.
Ø Axe Y ; linéaire largeur 350 mm course environ 200 mm sur guidage à billes.
Ø Axe Z ; linéaire largeur 270 mm course environ 80 mm sur guidage à billes.
Ø Axe C ; rotatif 360° par plateau diviseur.
Ø Colonne porte-pince Ø 80 mm.

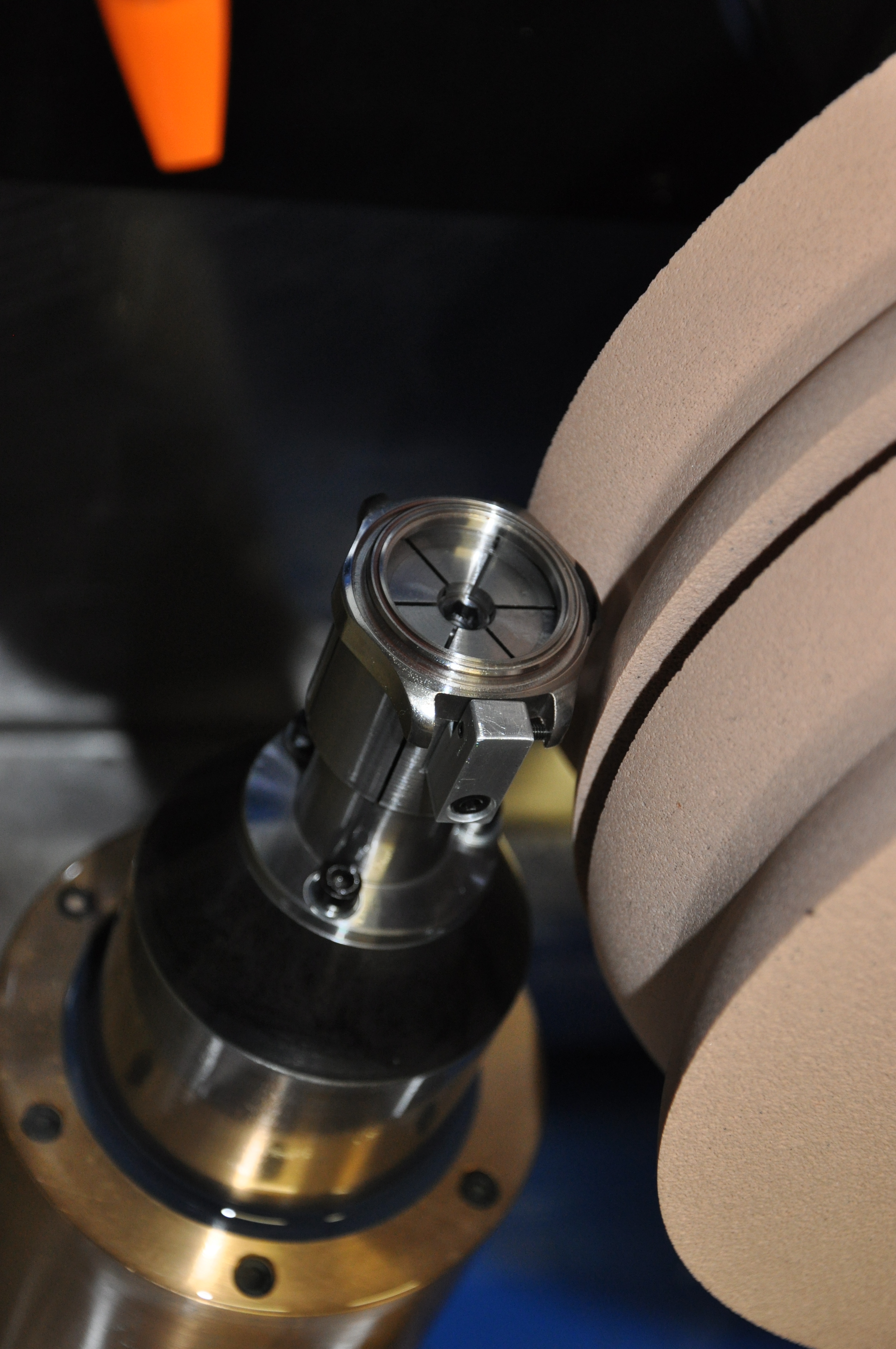

Ø Serrage pièce par pince expansible et vérin pneumatique double effet avec butée de réglage haut / bas.

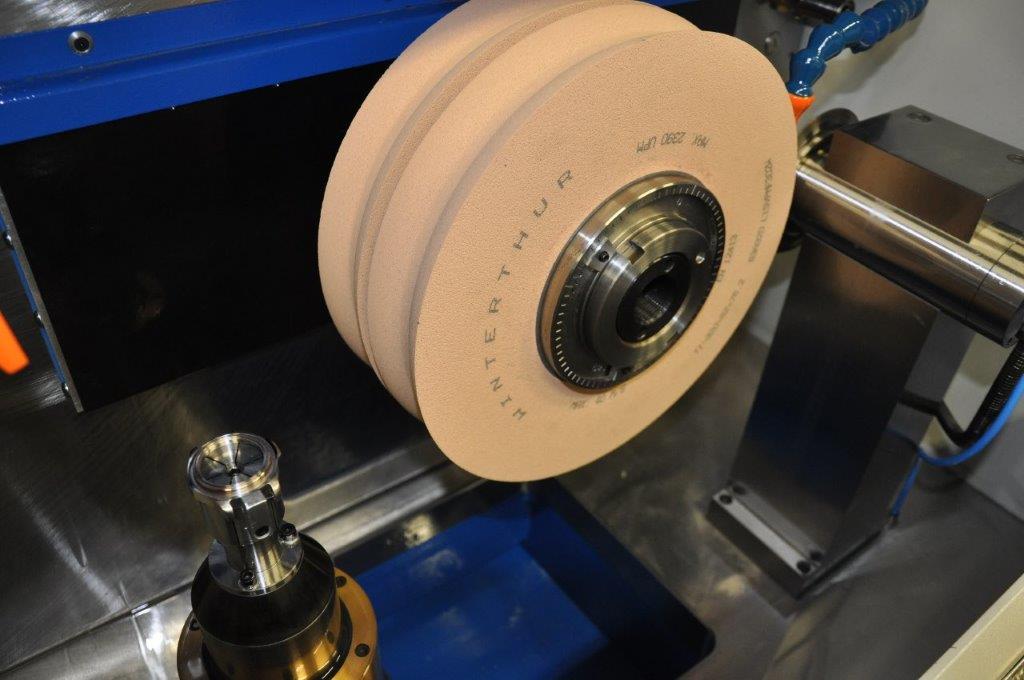

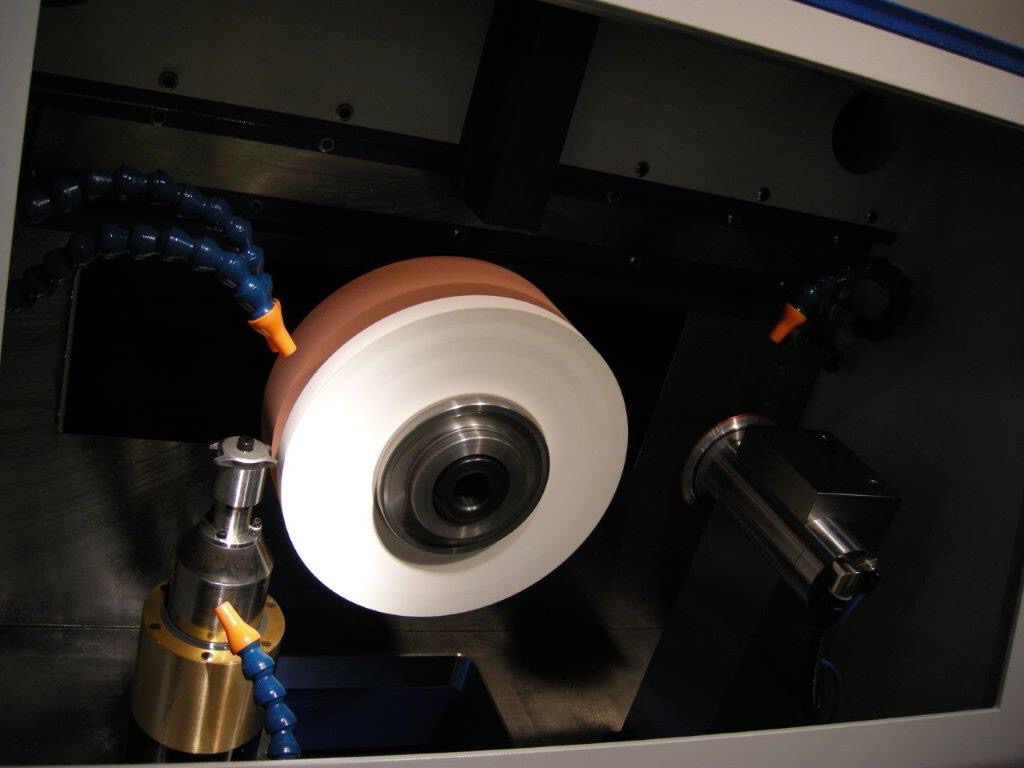

Ø 1x électrobroche Ø 140 mm 2KW apte à recevoir des tasseaux porte-meules cylindriques Ø 40 mm (tasseau HSK 80 ou 63 en option) pour meule jusqu’à Ø 320 mm et largeur jusqu’à 120 mm.
Ø Variateur de fréquence pour 2 sens de rotation et vitesse de 0 à 3'000 t/min.
Ø Lampe de service.

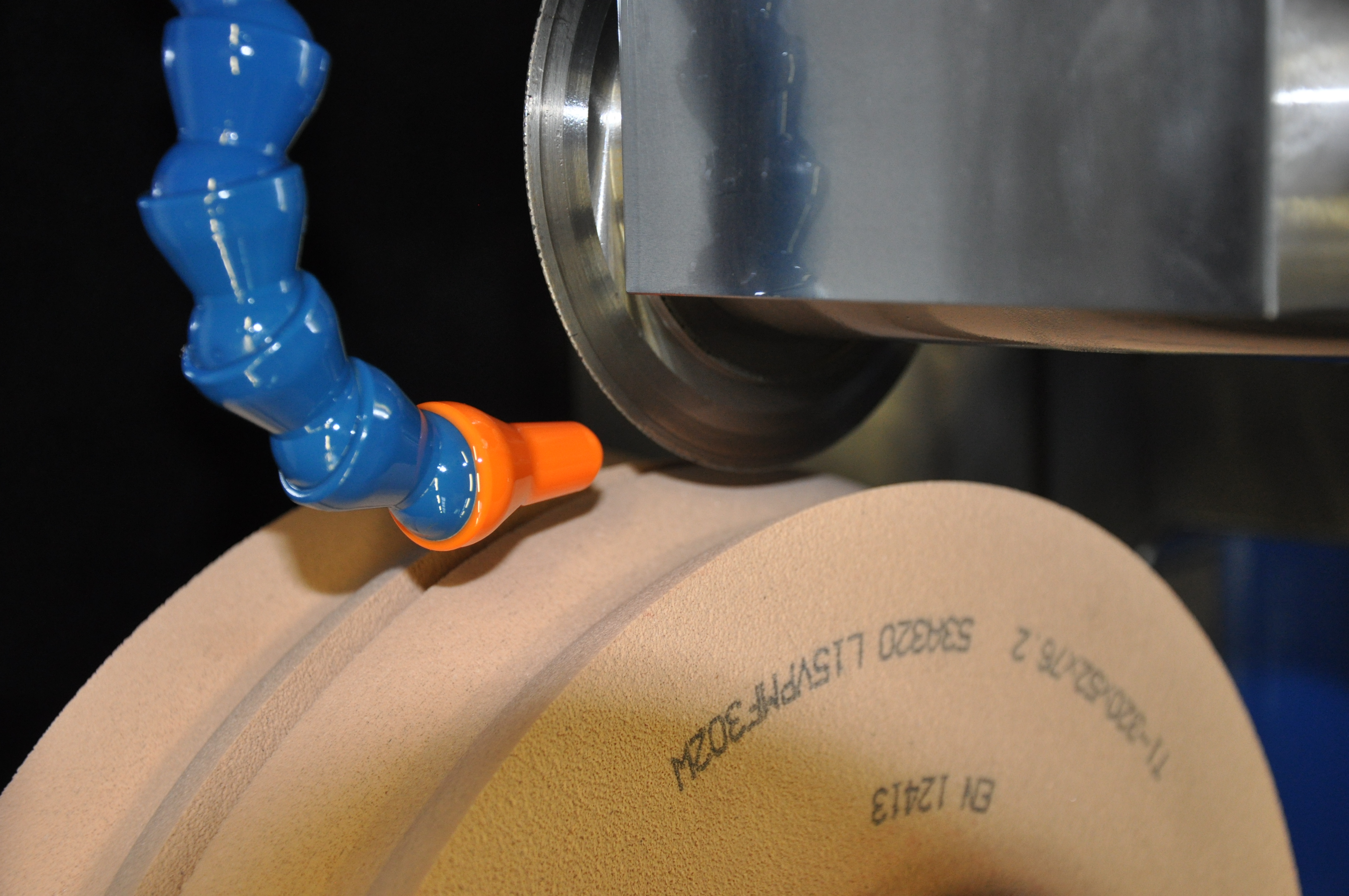

Ø Puissante pompe d’arrosage à surpression.
Ø Traitement du liquide de coupe par filtre à bande ARO.
Ø Aspiration des vapeurs par filtre DONALDSON.
Ø Système de taillage par diamants fixes. (molettes diamantées en options)
Ø Mise en service et installation.
Options
Système de taillage par molette diamantée montée
sur une électrobroche
Porte-outil de base PCM 7902 H32-1030
Porte-burin PCM 7903
Outils de taillage des meules
Pinces de serrage pièces
Meules et tasseaux
Liquide de coupe
