New HM-800/Y (Proto test)
Cette nouvelle machine est la plus universelle de notre gamme. Elle a spécialement été pensée dès sa conception pour réaliser un maximum d’opération telles que perçage, taraudage et fraisage sur les pièces de tournage. Sur les 850 mm de course en X, une partie est réservée aux opérations de tournage et le reste aux opérations de fraisage.

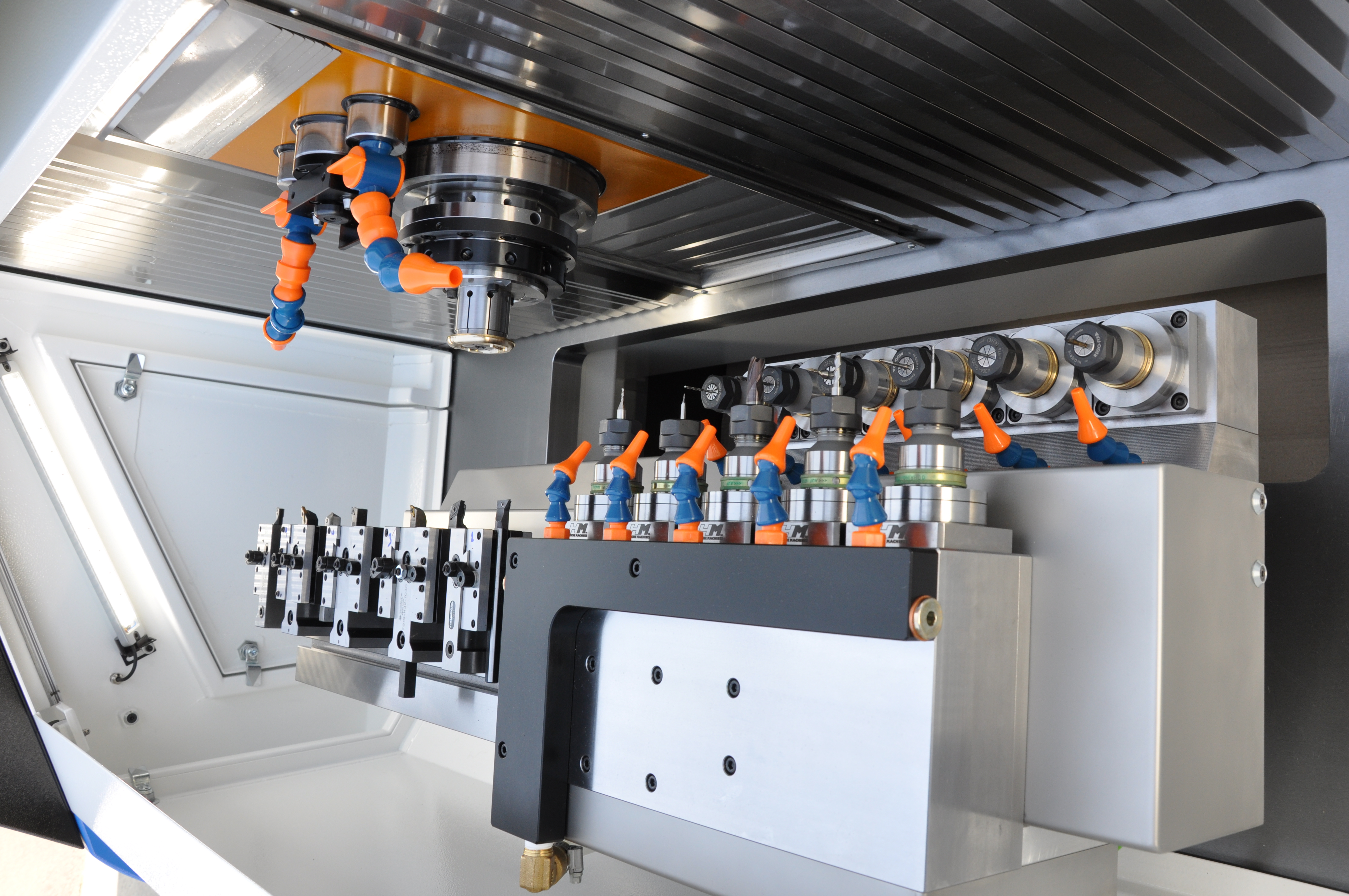

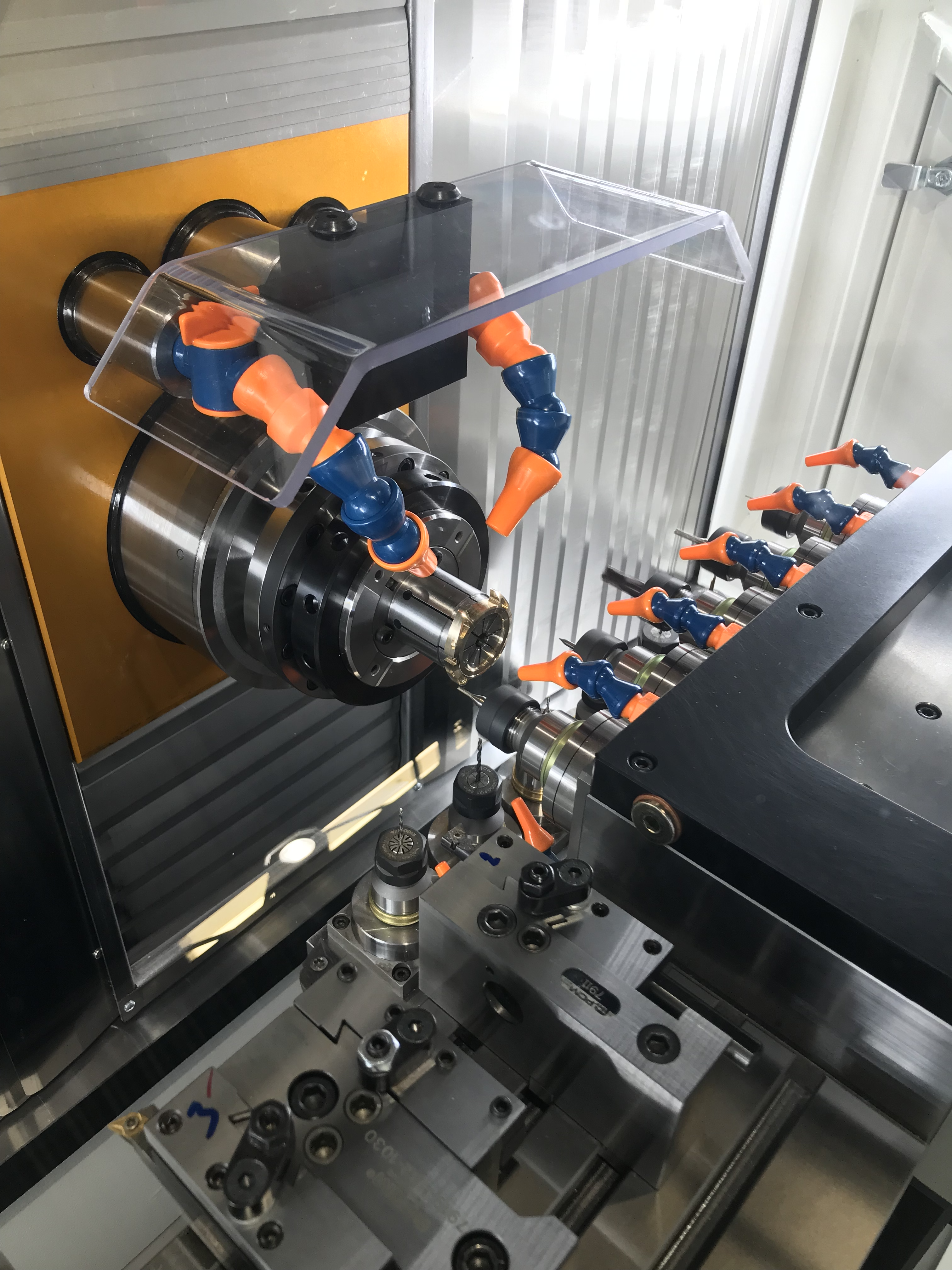

Ce sont 2 machines en 1, d’une part un tour frontal standard X + Z + C, et d’autre part une fraiseuse multibroches X + Y + Z + C avec des broches auxiliaires horizontales et verticales. (modulable)
L’immense avantage de la configuration multibroches est que le passage de la pièce d’un outil à l’autre est quasi instantané et donc les temps de cycles s’en trouvent grandement raccourcis.
L’architecture est également très favorable à divers systèmes de chargement et déchargement automatiques et d'autres configurations.
La machine est très compactes en regard de ses capacités, c’est essentiellement dû au fait que, dans le cas présent, c’est la pièce qui se déplace dans les axes X, Y, Z et non la table porte-outils qui est fixe et hyper rigide avec tous les outils, d’où une surface au sol réduite. On peut donc installer ces machines côte à côte en rangée.
Son ergonomie lui vaut aussi d’être très appréciée pour le chargement – déchargement manuel. La capacité à récupérer les copeaux de métaux précieux dans la partie usinage et nettoyer celle-ci est très appréciable des utilisateurs.
La large ouverture sur l’espace de travaille et un éclairage optimal offre au régleur une parfaite vision de l’usinage.
Les claviers et potentiomètres à bonne distance ainsi que l’écran à hauteur des yeux facilitent grandement les opérations de réglage et de mise-en-train.
Les avantages:
- Compact
- Hyper rigide
- Ergonomique
- Visibilité optimale sur zone d'usinage
- Temps de cycle diminué (pas de perte de temps du au changement d'outils)
- Nettoyage de la zone d'usinage facilité
- Récupération aisé des copeaux de métaux précieux
- Idéal pour le diamantage (remarquable état de surface)
- Porte coulissante automatique
- Large zone d'aspiration (vapeur d'huile)
- Zone d'usinage modulable
- Adaptation robotique avec aisance
- Economique en électricité
- Silencieuse
- Facilité d'utilisation
Caractéristiques
New HM-800/Y
Caractéristiques techniques principales :
- New CN Fanuc 0i TF Plus 6 axes X + Y + Z + C + A et B pour broches auxiliaires.
- Mémoire de base.
- Interpolation hélicoïdale.
- ACC…
- Port Ethernet, carte et clé USB.
- Manivelle électronique pour déplacement des axes.
- Châssis tubulaire + bâti 3 pièces + 2x portes latérales et 1x frontale
- Coulisses X, Z, et Y sur guidage à billes précontraints.
- Courses : axe X = 850 mm axe Z = 150 mm axe Y = 120 mm.
- Axe C électro-broche porte-pièce type RENAUD Ø 160 mm avec enroulements moteur FANUC 8‘000 t/min + codeur FANUC + frein de blocage en position pneumatique.
- Nez de broche universel norme DIN pour recevoir différents types de posages (OTTET, EBOSA, YERLY, système 3R Mecatool…etc)
- 5x broches auxiliaires horizontales avec attachement HSK-C32 entrainées par moteur FANUC et courroies crantées vitesse 10‘000 t/min.
- 6x broches auxiliaires verticales avec attachement HSK-C32 entrainées par moteur FANUC et courroies crantées vitesse 10‘000 t/min.
- Taraudage rigide sur toutes les broches auxiliaires.
- Serrage pneumatique de la pièce par tirant avec butée avant et arrière + réglage de la pression.
- Bac à huile sur roulettes avec 2 pompes d’arrosage (1x coté tournage et 1x coté fraisage).
- Bac à copeaux sur roulettes.
- Récepteur pneumatique du système de centrage des outils (microscope, projecteur, caméra ou RENISHAW).
- 2x lampes de service LED intérieur, gauche-droite.
- 1 Porte en verre feuilleté, inclinée à ouverture et fermeture automatique avec sécurité.
- Arceaux gauche-droite avec boutons et START à deux mains.
- Codeurs absolus sur tous les axes. (Plus besoin de faire les références à l’enclenchement de la machine.)
- Box-piles FANUC (plus de piles sur les amplis FANUC, utilisation des piles du commerce)
- Installation, mise en service et formation sur site.
Dimensions et poids : Largeur: 1624 mm
Profondeur: 1620 mm
Hauteur: 2215 mm
Poids approximatif: 2500 kg
Couleurs standard HM
(Blanc, Noir, Bleu)
Options
Liste des Options :
- Graissage central automatique des axes X-Y-Z
- Partie soft et câblage de l’installation I-CAM (nouveau modèle SMART9)
- Système aspiration des vapeurs et fumées Donalson, Elbaron, …
- Microscope de centrage des outils AUBERT
- Projecteur de centrage des outils AUBERT
- Système de palpage pour centrage outils (Renishaw)
- Système de caméra pour centrage outils
- Panel avec manivelle
- Broches auxiliaires HSK-C32 avec taraudage rigide.
- Broches auxiliaires hautes-fréquences
- 0i-TFP Servo Learning Oscillation
- Vitesse broche principale augmentée à 10'000 tr/min
- Pompe vacuum avec raccord tournant
- Systèmes de porte-outils PCM série 7900
- Tasseaux HSK-C32 /ESX16 raccourci
- Broches auxiliaire horizontal ou vertical supplémentaire
- Lampe extérieure
- Bac à copeaux avec sécurité (métaux précieux)
- Différents modules d’usinage à choix
- Arrosage sur table porte-outils
- Soufflage intérieur
- Cellule robotisée pour chargement / déchargement
- Couleur bâti personnalisable
